DYFJ-C400浸水液壓閥門試驗臺

發布日期：[2020-01-02] 點擊率：

產品描述
主要技術參數
壓力對照表
使用方法

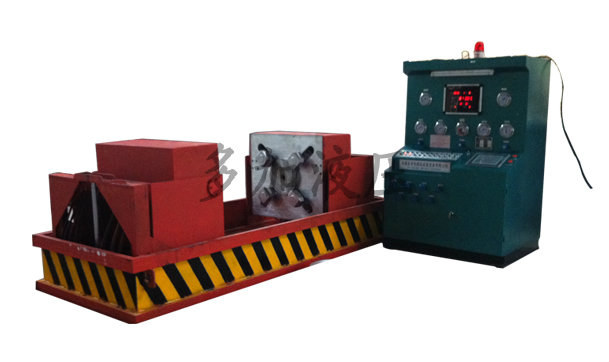

DYFJ-C400型閥門試驗臺是多加液壓公司積累多年生產經驗基礎上，按照國家標準規范要求，自行研制的第四代閥門試壓檢測設備。

DYFJ-C400型閥門試驗臺集機電、液壓系統、試壓、液體介質貯存循環使用于一體，具有功能完善、性能穩定、自動化程度高等特點。廣泛應用于公稱通徑200-400mm直通法蘭式各類高、中、低壓閥門的密封面泄漏測試、殼體強度（沙眼）等各項性能測試。測試介質：水、氣、油。

設備全過程由液壓驅動、電器控制，對閥門無任何附加影響測試結果的外力，很大程度上提高了工作效率，減輕了勞動強度，是閥門制造企業、使用和檢修單位理想的新一代閥門試壓檢測設備。

DYFJ-C400型閥門試驗臺工作原理及結構

DYFJ-C400型閥門試驗臺采用閥門法蘭定位、活爪夾緊法蘭背面的方式進行工作，對閥門測試無任何附加影響測試結果的外力，符合國家規定標準的閥門測試要求。

設備大致分為液動供壓系統、電器控制系統、水路循環系統及各項運行裝置。

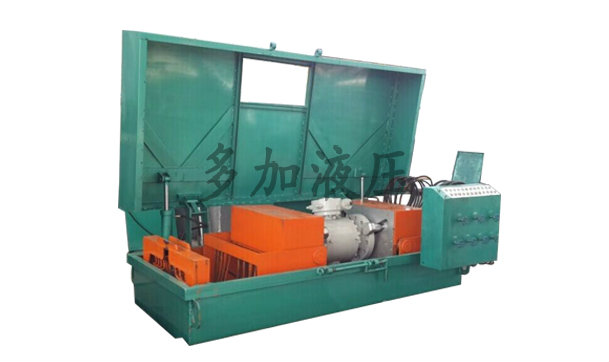

設備為潛水雙翻式，左右工作臺各有密封盲板密封，左側工作臺設有進退功能機構，由液壓油缸直接驅動實現，使閥門密封面受力均勻，壓緊可靠。左、右工作臺可以90度翻轉，整個工作臺面可以潛入外置水箱內部，使被試閥門整體浸泡在水里，方便氣密封試驗的檢查和對閥門密封面密封情況的觀察，具有性能良好，結構簡單緊湊等特點。

上一張：DYFJ-C300
下一張：DYFJ-C1200

相關產品：

型號規格		DYFJ-C100	DYFJ-C 200	DYFJ-C300	DYFJ-C400	DYFJ-C500	DYFJ-C600
允許測試	公稱通徑 DN/mm	15-100	50-200	80-300	200-400	250-500	300-600
允許測試	公稱壓力 PN/MPa	1.6-32	1.6-32	1.6-32	1.6-25	1.6-16	1.6-16
允許閥門結構長度	長閥門 mm	350	550	750	950	991	1143
允許閥門結構長度	短閥門 mm	130	180	210	330	380	502
允許測試閥門法蘭	大法蘭直徑 /厚度mm	265/42	405/55	530/83	670/92	775/108	890/108
允許測試閥門法蘭	小法蘭直徑 /厚度mm	90/12	160/16	195/20	335/26	390/28	460/28
移動架開檔行距	大間距 mm	700	850	1080	1200	1400	1500
移動架開檔行距	小間距 mm	170	250	300	350	400	450
裝夾機構	軸向行程	52	62	75	80	90	95
裝夾機構	徑向行程 mm	125	150	200	230	250	250
液壓系統工作壓力	油泵額定壓力 MPa	6.3	6.3	6.3	6.3	6.3	6.3
	流量 L/min	6.3	16	25	25	40	40
	高壓 (增壓)MPa	3-31．5	3-31．5	3-31．5	3-31．5	3-31．5	3-31．5
	系統調壓范圍 MPa	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3
電源	電壓 V	380	380	380	380	380	380
電源	頻率 Hz	50	50	50	50	50	50
電機	功率 kW	1.5	2.2	3	3	5.5	5.5
電機	級數 P	4	6	6	6	6	6
水箱尺寸	L mm	2200	2580	2800	3100	3300	3600
	B mm	750	850	1130	1300	1500	1600
	H mm	1060	1650	2000	2300	2500	2600
升降行程	mm	500	800	950	1000	1200	1300
重量	kg	2500	3600	4800	7200	8000	9000
